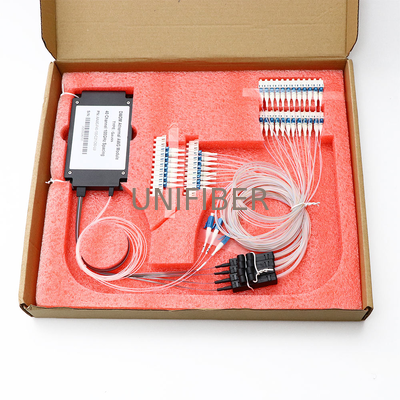

40CH PM AAWG Module Gaussisch C21~C60 FC/APC Langzame as werkend

Grote Afbeelding : 40CH PM AAWG Module Gaussisch C21~C60 FC/APC Langzame as werkend

Productdetails:

Plaats van herkomst:	China
Merknaam:	Unifiber or OEM
Certificering:	ROHS
Modelnummer:	PM AAWG Athermische AWG-module

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	Onderhandelbaar
Verpakking Details:	Kartonnen doos
Levertijd:	3~5 dagen
Betalingscondities:	L/C, T/T
Levering vermogen:	500 STKS/dag

Contact

Gedetailleerde productomschrijving

Product:	40CH PM AWG-module	Aantal Kanalen::	40CH
Golflengte:	C21 tot en met C60	Kanaalafstand:	100G
Filtervorm:	Flat Top of Gaussiaans	In-/uitconnector:	LC/UPC
Vezel lengte:	0,5 m, 1 m, 1,5 m 2 m	Pakket:	Module- of rekmontage
Markeren:	40CH PM AAWG Module Gaussisch C21-C60 , Golflengteverdelingsmultiplexer FC/APC , Langzame as werkend PM AAWG Module

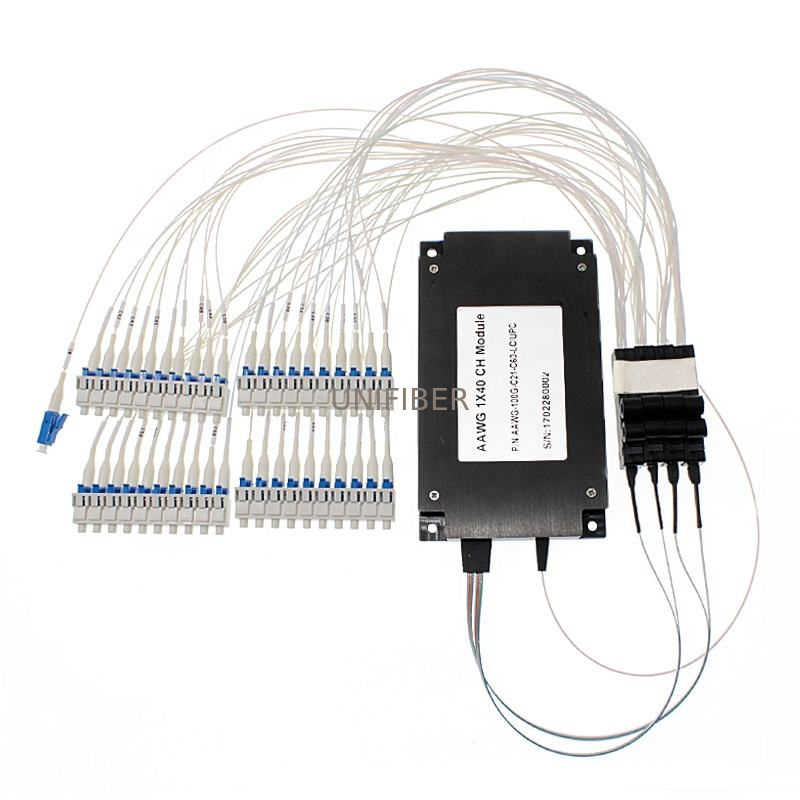

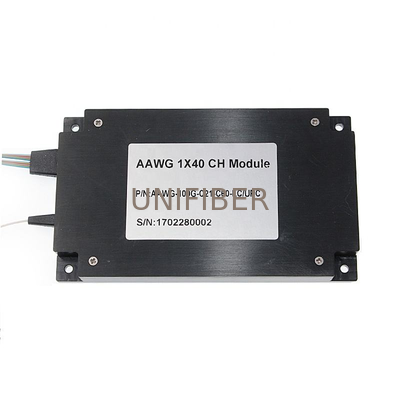

40CH PM AAWG Module Gauss C21~C60 FC/APC Langzame As Werkend

Polarization Maintaining (PM) AAWG Modules zijn planar lightwave circuit (PLC) apparaten die tientallen golflengten in de C-band (1525-1565nm) multiplexen of demultiplexen met ultradunne afstanden tot 50GHz (0,4nm). Gebouwd op siliciumgolfgeleidertechnologie en geïntegreerd met PM-vezel pigtails, leveren ze flat-top of Gaussische filtering voor coherente telecom-, datacom- en testsystemen.

Belangrijkste Kenmerken

Tot 96 kanalen @ 50GHz/100GHz/150GHz afstand
Lage poortinvoegverlies, Hoge isolatie
Compacte 1U rack-mount of behuizingsopties
C-Band ITU Grid Compatibiliteit
Omgevingsbetrouwbaarheid

Toepassingen

Coherente Optische Transport — 100G/400G/800G DWDM-systemen
Data Center Interconnect (DCI)
Dichte Optische Communicatienetwerken
Optische Versterker & EDFA-systemen
Optische Test & Meting
Polarisatiegevoelige Optische Platforms

Technische Specificaties

Parameter	Eenheid	Waarde
Bedrijfsgolflengte	nm	1525~1565
Centrumgolflengte	nm	ITU Grid(C13 ~C64) of Maatwerk
Kanaalpoort	nm	32,40 \| 32,40,44,48,60 \| 80,88,96
Kanaalafstand	nm	150GHz (1,2nm) \| 100GHz (0,8nm) \| 50GHz(0,4nm)
Kanaaldoorlaatband	Min	nm	±0,11 \| ±0,11 \| ±0,05
Technologie	-	Flat-top \| Flat-top \| Gaussisch \| Flat-top
Doorlaatband @1dB	Min	nm	0,92 \| 0,38 \| 0,2 \| 0,2
Doorlaatband @3dB	Min	nm	1,2 \| 0,58 \| 0,4 \| 0,26
Poortinvoegverlies	Max	dB	5,5 \| 5,5 \| 3,8 \| 6,0
Isolatie Aangrenzend	Min	dB	≥11 \| ≥25 \| ≥27 \| ≥25
Isolatie Niet-aangrenzend	Min	dB	≥23 \| ≥29 \| ≥30 \| ≥29
Uniformiteit	Max	dB	1,5
Rimpel	Max	dB	0,5 \| 0,5 \| 1,5 \| 0,5
Extinctieverhouding	Min	dB	18 \| 18 \| 18 \| 16
Retoursverlies	Min	dB	40
Directiviteit	Min	dB	50
Vermogensbehandeling	Max	mW	300
Vezeltype	-	PM 1550 Vezel
Vezelcoating	µm	250 µm / 900 µm loose tube
Vezel naar fan-out Lengte	L1	mm	500
Fan-out naar Connector Lengte	L2	mm	500
Connector	-	LC/UPC of Maatwerk
Afmetingen (HxBxD)	mm	120x70x11,482x250x44, 482x230x44
Bedrijfstemperatuur	°C	-5~65
Opslagtemperatuur	°C	-40~85
