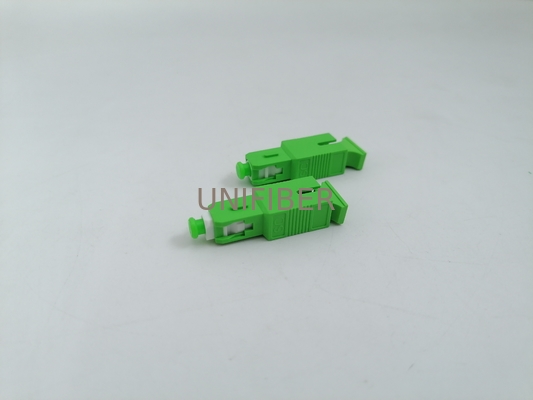

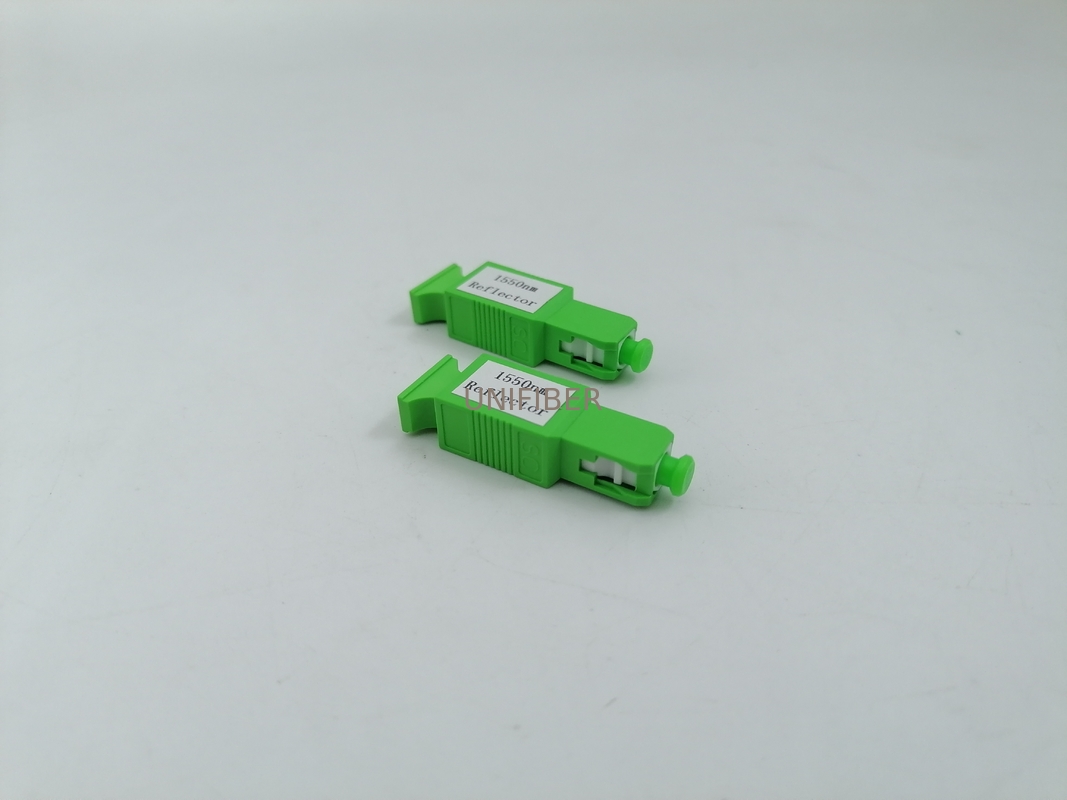

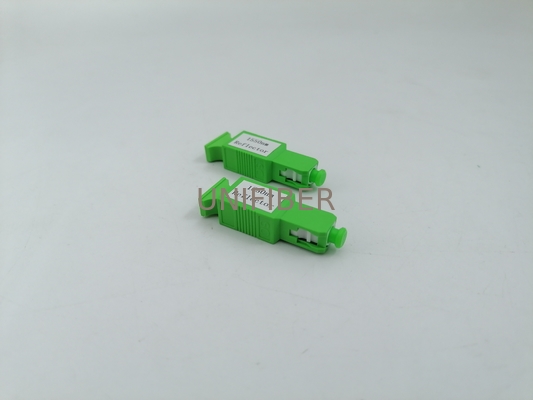

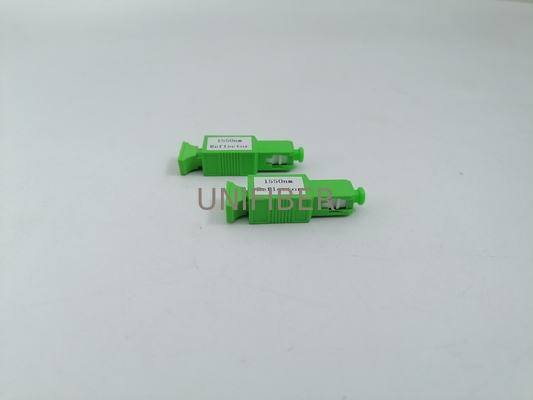

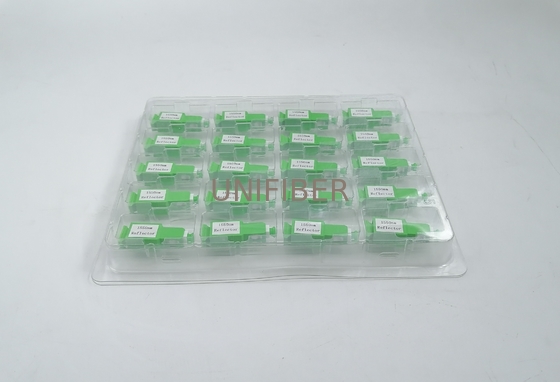

| Product: | 1650nm OTDR FBG Fiber Optic Reflector | Operation Wavelength: | 1650nm |
|---|---|---|---|
| Material: | Plastic / Metal | Connector: | SC/APC male/female |
| Insertion loss(1260nm-1360nm): | 1.2 dB | Return loss(1260nm-1360nm): | 35 dB |
de OTDR-reflector is aan alle kanten van de optische netwerkunde (ONU) van een passief optisch netwerk (PON) geplaatst, waardoor het testsignaal van de OTDR aan de kant van de optische lijnterminal (OLT) wordt weergegeven;terwijl het verkeerssignaal van het PON-systeem met zeer weinig verlies door de reflector zal gaan. OTDR-reflector wordt gebruikt om de gevoeligheid van de OTDR te verhogen voor het controleren van de optische continuïteit van een abonnee en het oplossen van problemen.
Kenmerken
Laag invoegverlies en reflectiviteit bij verkeersgolflengte
Hoge reflectiviteit op testgolflengte
Makkelijk te installeren
Uitzonderlijke betrouwbaarheid en milieustabiliteit
Compatibel met GPON, EPON, GEPON
Toepassing
FTTX-netwerk
FTTX-probleemoplossing
Specificatie
| Parameter | Specificatie | ||
| Golflengte (Rang) | Passband | 1260~1360&1460~1600&1600~1625 | |
| Reflectieband | 1644.5~1655.5 | ||
| Invoegverlies (dB) | Passband @1260-1360 | ≤ 1.4 | |
| Passband @1460-1600 | ≤ 1.4 | ||
| Passband @1600-1625 | ≤ 3.4 | ||
| Reflect Band @1644.5~1655.5 | ≥ 21 | ||
| Terugkeerverlies ((dB) | Reflect Band @ 1260-1360 | ≥ 35 | |
| Reflect Band @ 1460-1600 | ≥ 30 | ||
| Reflectband @1600~1625 | ≥ 20 | ||
| Reflect Band @1644.5~1655.5 | ≤ 1.0 | ||
| Polarisatieafhankelijke verliezen ((dB) | ≤ 0.3 | ||
| TDL (dB) | ≤ 0.5 | ||
| Ripple (dB) | ≤ 0.5 | ||
| Maximaal optisch vermogen (dBm) | 27 | ||
| Inlaattijd (Times) | 500 | ||
| Invoer-/uitvoerconnectoren | *SC/APC | ||
*Opmerking: SC/UPC, LC/UPC en LC/APC zijn op aanvraag beschikbaar.
