40CH Athermal AWG 100Ghz DWDM Mux Demux Platte bovenkant C21~C60 LC/UPC 1U Rackmount

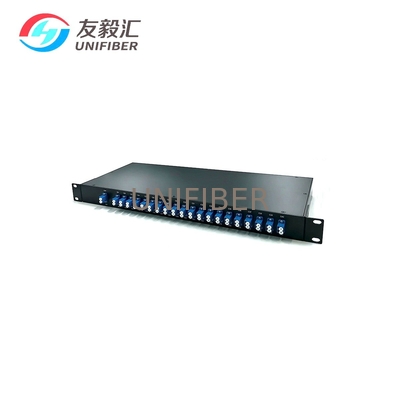

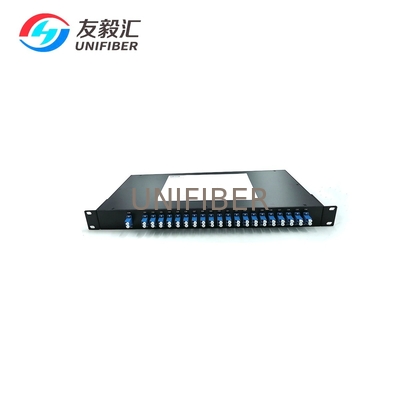

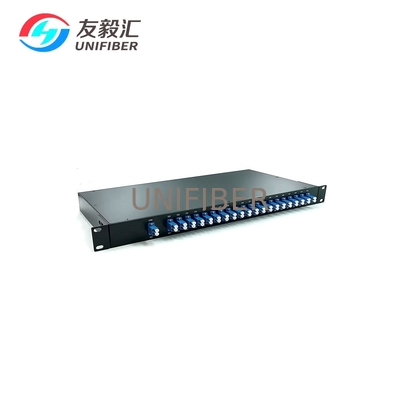

Grote Afbeelding : 40CH Athermal AWG 100Ghz DWDM Mux Demux Platte bovenkant C21~C60 LC/UPC 1U Rackmount

Productdetails:

Plaats van herkomst:	China
Merknaam:	Unifiber or OEM
Certificering:	ROHS
Modelnummer:	40CH Athermal AWG 100Ghz DWDM Mux Demux

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	10
Prijs:	Onderhandelbaar
Verpakking Details:	Blaargeval
Levertijd:	5 tot 8 dagen
Betalingscondities:	L/C, T/T
Levering vermogen:	100 stuks per dag

Contact

Gedetailleerde productomschrijving

Producten:	100 GHz AAWG DWDM Mux Demux	Aantal kanalen:	40 kanalen
Configuratie:	Mux+Demux	1e kanaal:	C21 C22 C23...C59 C60 C61
type vezel:	0.9 mm	Verbinding:	LC UPC

40/48CH 100G Athermal AWG DWDM Mux/Demux-module in 1U Rackmountis een DWDM-mux/demux-apparaat met een hoge prestatie die werkt op een kanaalspanning van 100 GHz zonder dat temperatuurstabilisatie nodig is.De planar verwerkte silica-op-silicon chips bestaan uit geassembleerde kanaalgolfleiders om meerdere golflengten te scheiden of te combinerenAthermische AWG's maken het multiplexen en demultiplexen van DWDM-signalen over een breed werktemperatuurbereik mogelijk, zonder dat verwarmingsaandrijving en monitoringelektronica nodig zijn.Deze AWG's bieden een laag invoegverlies., uitstekende kanaalisolatie, gemakkelijke bewerking van de vezels en langdurige betrouwbaarheid in een compact pakket.

Kenmerken

MUX/DEMUX-functionaliteit
Compacte verpakking
Meerdere kanalen
Telcordia GR-1209/1221 conform
Athermisch ontwerp, geen elektriciteit nodig
Laag invoegverlies, laag PDL, hoog kanaalisolatie

Toepassing

DWDM-transmissie
Netwerken voor de metropool
Langeafstandsnetwerken
PON-netwerken
Bouwstenen voor ROADM
Bouwblokken voor VMUX

Specificatie

Parameter	Specificatie			Eenheden	Notities
Parameter	Min.	Type	Maximaal	Eenheden	Notities
Kanalspanning	100			GHz
Nummer van het kanaal	40/48			Kanalen
Kanalfrequenties	ITU-net			THz
Beschikbaar kanaalfrequentiebereik	191.70		196.40	THz
Kanalpassband	- Twaalf.5		+12.5	GHz
Kanalpassband	-Nee.10		+0.10	nm
Centrumgolflengte nauwkeurigheid	-Nee.05		+0.05	nm
Invoegingsverlies			5.5	dB	@Center Wavelength
Invoegingsverlies			6.0	dB	Volledige bandbreedte
Passband Ripple		1.0	1.5	nm	Volledige bandbreedte
Bandbreedte @ 1,0 dB	0.32			nm
Bandbreedte @ 3,0 dB	0.58			nm
Bandbreedte @20dB			1.20	nm
Uniformiteit van het inbrengverlies bij de ITU			1.50	dB
Verlies afhankelijk van polarisatie			0.5	dB
Naastgelegen kanaalisolatie	27	30		dB
Isolatie van niet aangrenzende kanalen	30	35		dB
Totaal kruisgesprek	24	24		dB
Richtlijnen	45			dB
Terugkeerverlies met connectoren	40	45		dB
Chromatische dispersie	- 20		+20	ps/nm
PMD			0.5	ps
Optische energiebeheer van gemeenschappelijke haven			24	dBm

Kanaal	ITU	Frequentie	Waallengte	Kanaal	ITU	Frequentie	Waallengte
- Nee, dat is niet waar.	Kanaal	THz	nm	- Nee, dat is niet waar.	Kanaal	THz	nm
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

AWGM	- Ja.	×	×	×	- Ja.	Ik heb geen idee.	×	×
	Pakket	Module	Kanalenruimte	Passbandprofiel	Kanaal	Begin.	Com	Pass.
	Pakket	Type	Kanalenruimte	Passbandprofiel	Aantal	Kanaal	Com	Pass.
A=Athermisch	1U=1U	M=Mux	1=100 GHz	F=Vlak-boven	32=32	C17=C17	0=Geen	0=Geen
A=Array	2U=2U	D=Demux	2=50 GHz	G=Gauss	40=40	C21=C21	1=FC/UPC	1=FC/UPC
W=golflengte	ST=Kast	1=Mux en Demux			48=48		2=FC/APC	2=FC/APC
G=Grating							3=SC/UPC	3=SC/UPC
M=Module							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
