| Product: | 1x10 mechanische Optische Schakelaarmodule | Golflengte: | 850/1310/1490/1550/1625/1650 of anderen |
|---|---|---|---|
| Controlemodel: | Het sluiten/niet-Sluit | Vezeldiameter: | 250um/900um/2.0/3.0mm |
| Vezellengte: | 1m / 1.5m of anderen | Schakelaar: | LC/SC/FC/ST of anderen |
| Markeren: | ST de Optische Schakelaar van de Schakelaarvezel,1xN mechanische Vezel Optische Schakelaar,1m Module van de Lengte de Optische Schakelaar |
||

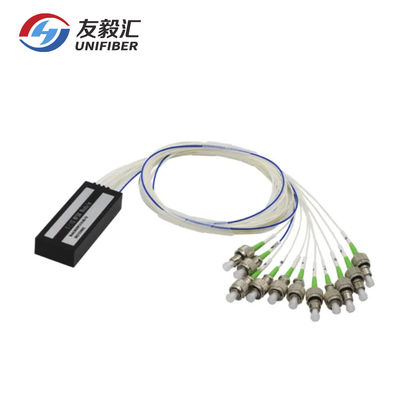

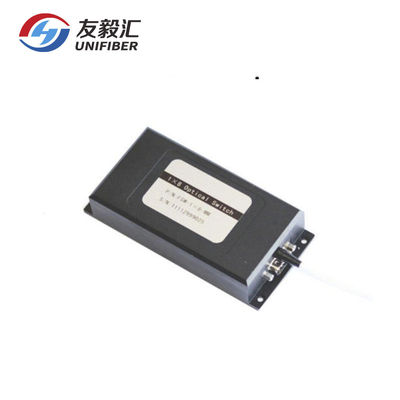

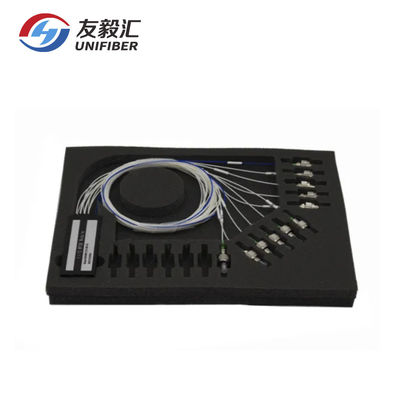

1xN de mechanische Vezel Optische Schakelaar verbindt optische kanalen door een inkomend optisch signaal in een geselecteerde outputvezel opnieuw te richten. Dit wordt bereikt gebruikend een octrooi aangevraagd opto-mechanische configuratie en via een elektrocontrolesignaal geactiveerd. De mechanische verrichting biedt ultrahoge betrouwbaarheid en snelle omschakelingssnelheid evenals tweerichtingsprestaties aan. De MMS vezeloptische schakelaars zijn ware omschakelingsoplossingen voor optische voorzien van een netwerktoepassingen.
| Eigenschappen | Toepassingen |
| Tot 128 kanalen | Ringsnetwerk |
| Laag toevoegingsverlies | Verre controle in optisch netwerk |
| Parallelle interface | Het testen van vezel optische component |
| Gemodulariseerd ontwerp | |
| Epoxy vrij op optische weg |
| Parameter | 1XN | |||
| Toevoegingsverlies (dB) | 1<N≤12 | 16<N≤32 | 32<N≤64 | 64<N≤128 |
| Type: 0,8 Maximum: 1.0 | Type: 0,8 Maximum: 1.0 | Type: 1.2 maximum: 1.5 | Type: 1.7 maximum: 2.0 | |
| Golflengtewaaier (NM) | 850nm, 1260~1620nm | |||
| Werkende Golflengte (NM) | 850/1310/1550/1625 | |||
| Golflengte Afhankelijk Verlies (dB) | ≤0.25 | |||
| Kanaaloverspraak (dB) | MM≥35 SM≥55 | |||
| Terugkeerverlies (dB) | MM≥30 SM≥50 | |||
| Polarisatie Afhankelijk Verlies (dB) | ≤0.05 | |||
| Golflengte Afhankelijk Verlies (dB) | ≤0.25 | |||
| Temperatuur Afhankelijk Verlies (dB) | ≤0.25 | |||
| Herhaalbaarheid (dB) | ≤±0.02 | |||
| Voeding (V) | 5.0 of 12.0 | |||
| Leven (tijd) | ≥10^7 | |||
| Schakelaartijd (Mej.) | ≤8 | |||
| Transmissiemacht (mw) | ≤500 | |||
| Werkende Temperatuur (℃) | -20~+70 | |||
| Opslagtemperatuur (℃) | -40~+85 | |||
| Afmeting (mm) | 1<N≤12 (135×64×32) | 12<N≤16 (184×78×36) | 16<N≤32 (140×77.5×64) | 31<N≤88 (184×156×66) |
| 88<N≤128 (184×220×66) | &nsbp; | &nsbp; | &nsbp; | |
1, Specificaties kan zonder voorafgaande kennisgeving veranderen.
2, boven specificatie zijn voor apparaat zonder schakelaar.
| Pin No. | signaalnaam | I/O | Beschrijving |
| 1 | D0 | Input | TTL, beetje 0 van de Kanaalselectie |
| 2 | D1 | Input | TTL, beetje 1 van de Kanaalselectie |
| 3 | D2 | Input | TTL, beetje 2 van de Kanaalselectie |
| 4 | D3 | Input | TTL, beetje 3 van de Kanaalselectie |
| 5 | /RESET | Input | TTL, het Lage terugstellen aan de beetjes van de het kanaalselectie van kanaal0.highh leve middelen is efficiënt. |
| 6 | /READY | Onput | Klaar TTL, (klaar High=Not, Low=Ready). |
| 7 | FOUT | Onput | TTL, Fout (High=Error, Low=Not-fout). |
| 8 | GND | Input | Grond |
| 9 | +5VDC | Input | 5.0±5% VDC Voeding (maximum 550mA) |
| Max Channel | Input | Active Channel | |||||||
| /RESET | D6 | D5 | D4 | D3 | D2 | D1 | D0 | ||
| N=16 | 0 | x | x | x | x | x | x | x | teruggestelde 0 |
| 1 | x | x | x | 0 | 0 | 0 | 0 | Com → 1 | |
| x | x | x | 0 | 0 | 0 | 1 | Com → 2 | ||
| x | x | x | 0 | 0 | 1 | 0 | Com → 3 | ||
| x | x | x | ··· | ··· | ··· | ··· | ··· | ||
| x | x | x | 1 | 1 | 1 | 1 | Com → 16 | ||
Mechanische Afmetingen
| Optische Route | Voorbeeld: 135×64×32mm (n≤12, mannetje OB-9) |
 |
|
