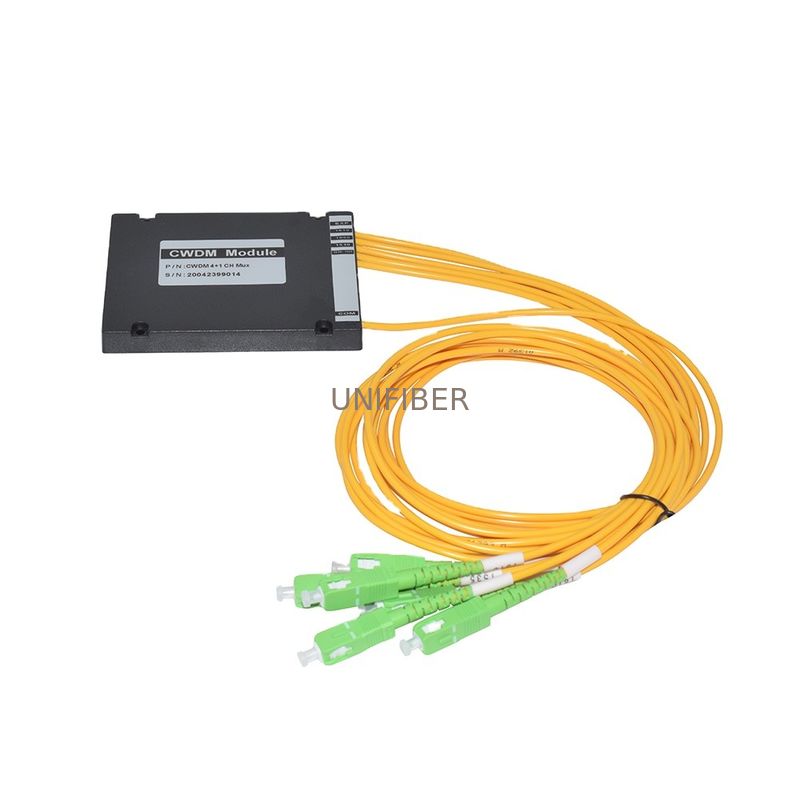

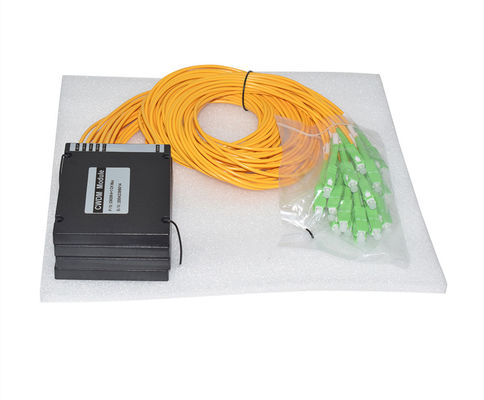

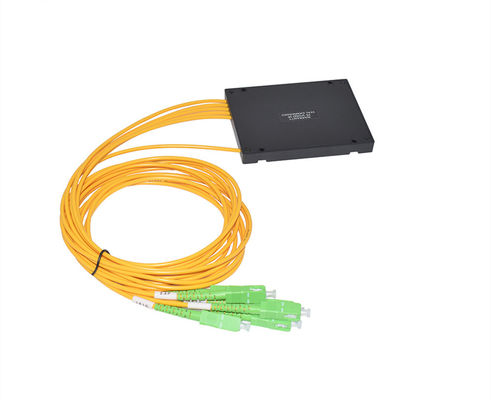

| Product: | Enige Vezel Passieve CWDM 4ch Mux/Demux ABS Module met Uitdrukkelijke Haven | Nr van Kanalen: | 4ch+1 drukken haven uit |
|---|---|---|---|
| Golflengte: | 1270-1610nm | Technologie: | TFF (Dunne Filmfilter) |
| Configuratie: | Mux/Demux | Pakket: | ABS Module |
| Schakelaar: | SC/apc | Toepassing: | WDM Systeem |
| Markeren: | Enige Vezel Passieve CWDM,ABS Passieve CWDM,de Module van 4ch Mux Demux |
||
De ruwe Multiplextelegraaf van de Golflengteafdeling (CWDM) gebruikt Filmtechnologie en Merkgebonden Ontwerp van niet-Stroom Metaal Micro- Optica Verpakking Plakkend. Het verstrekt laag toevoegingsverlies, hoge kanaalisolatie, brede pasband, lage temperatuurgevoeligheid en epoxy vrije optische weg. Onze producten van CWDM Mux Demux verstrekken tot 18 kanaal het Simultaan overseinen op één enkele vezel. Gepast is het lage toevoegingsverlies nodig in WDM netwerken, kunnen wij „Skip Component“ in een module van CWDM ook toevoegen Mux/Demux om IL als optie te verminderen. Het standaardpakkettype van CWDM Mux/Demux omvat: ABS doospakket, LGX-pakcage en 19“ 1U rackmount.
Eigenschappen:
Zeer Laag Toevoegingsverlies
Hoge Isolatie
Hoge Betrouwbaarheid en Stabiliteit
Lage PDL
Compact Ontwerp
Goede kanaal-aan-kanaal uniformiteit
Brede Werkende Golflengte: 1270nm-1610nm (1261nm~1611nm)
Werkende Temperatuur: -20 aan +70℃
Industriële Werkende Temperatuur: -40 aan +80℃
Toepassingen:
CWDM-Systeem
Voeg/Daling toe
PON-Netwerken
CATV-Verbindingen
| Parameter | Mux | Demux |
|---|---|---|
| Werkende Golflengtewaaier | 1260-1620 NM | |
| CWDM-Kanaalwaaier | 1460-1620 NM | |
| CWDM-Kanaal Centrale Golflengte (λc) | 1471, 1491, 1511, 1531, 1551, 1571, 1591 & 1611 NM | |
| De Waaier van de 1310 Bandgolflengte | 1260-1360 NM | |
| CWDM-Kanaal het Uit elkaar plaatsen | 20 NM | |
| CWDM-de Band van de Kanaalpas | ≥ λc ± 6,5 NM | |
| CWDM-het Verlies van de Kanaaltoevoeging | ≤ 3,2 dB | |
| Het Verlies van de 1310 Bandtoevoeging | ≤ 0,8 dB | |
| CWDM-de Rimpeling van de Pasband | ≤ 0,3 dB | |
| Aangrenzende het Kanaalisolatie van CWDM | ≥ 15 dB | ≥ 35 dB |
| Niet Aangrenzende het Kanaalisolatie van CWDM | ≥ 15 dB | ≥ 45 dB |
| 1310 Bandisolatie | ≥ 45 dB | |
| Gerichtheid | ≥ 50 dB | |
| Terugkeerverlies | ≥ 45 dB | |
| PDL | ≤ 0,15 | |
| Maximummacht | 300 mw | |
| Werkende Temperatuur | -5°C ~ +65°C | |
| Opslagtemperatuur | -40°C ~ +85°C | |
| Pakketdimensies | 100 mm x 90 mm x 7 mm | |
