Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

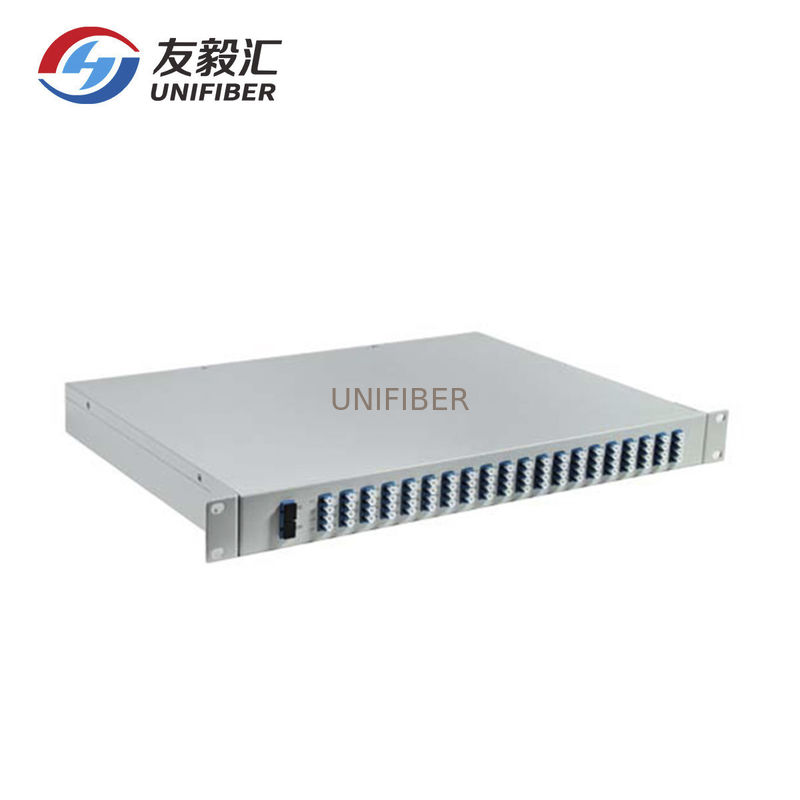

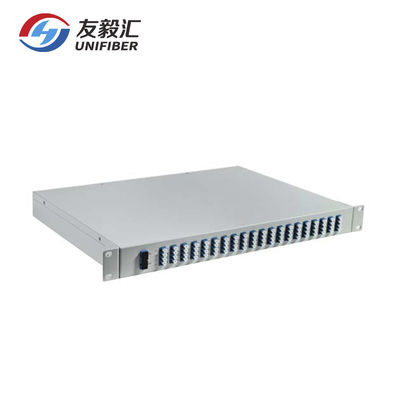

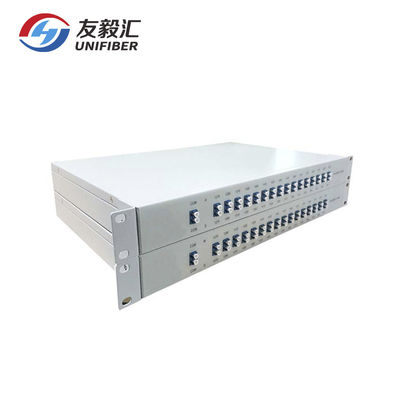

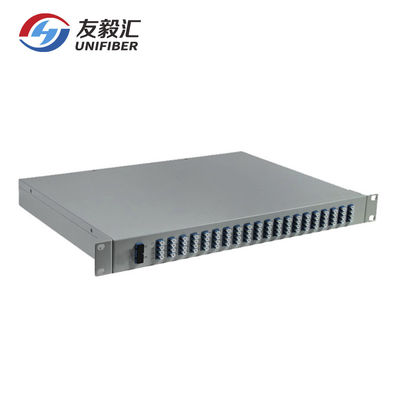

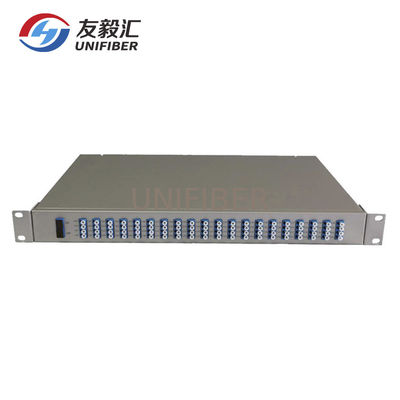

| Product: | Module van AWG DWDM van 80-CH 50Ghz Athermal in 1U Rackmount | Configuratie: | Mux, Demux |
|---|---|---|---|
| Eerste Kanaal: | C21 C22 C23… C59 C60 C61 | Aantal Kanaal: | 80 |
| Vezeltype: | 250um, 0.9mm | In/Out Schakelaar: | LC/UPC |
| Markeren: | Athermal Module van AWG DWDM,50Ghz de Module van AWG DWDM,De Multiplextelegraaf van 80CH DWDM Demux |
||
Module Mux/Demux van AWG DWDM van 80-CH 50Ghz is Athermal een krachtig apparaat die van DWDM mux/demux bij 50GHz-kanaal het uit elkaar plaatsen zonder de behoefte aan temperatuurstabilisatie werken. Vlak verwerkte bestaan de kiezelzuur-op-silicium spaanders uit opgestelde kanaalgolfgeleiders om veelvoudige golflengten te scheiden of te combineren. Athermal AWG s staat simultaan overseinend toe en demultiplexing van DWDM-signalen over een brede werkende temperatuurwaaier, zonder de behoefte aan verwarmeraandrijving en controleelektronika. Deze AWG-verlies van de aanbiedings lage toevoeging, uitstekende kanaalisolatie, gemak van vezel behandeling, en betrouwbaarheid op lange termijn in een compact pakket
Eigenschappen
MUX/DEMUX functionaliteit
Compact Pakket
Aantal met meerdere kanalen
Volgzame Telcordia gr.-1209/1221
Athermal Ontwerp, wordt Elektromacht niet vereist
Laag Toevoegingsverlies, Lage PDL, Hoge Kanaalisolatie
Toepassing
DWDM-Transmissie
Metro Gebiedsnetwerken
Netwerken op lange afstand
PON-Netwerken
Bouwstenen voor ROADM
Bouwstenen voor VMUX
Specificatie
|
Parameters 参数
|
Voorwaarde 条件
|
Specs/规格
|
Eenheden
|
||
|
Min
|
Type.
|
MAXIMUM
|
单位 | ||
|
通道数 /Number van Kanalen
|
96
|
96
|
CH
|
||
|
通道间隔 /Number-Kanaal het Uit elkaar plaatsen
|
50GHz
|
50
|
GHz
|
||
|
中心波长 /Center-Golflengte
|
ITU frequentie, in vacuüm wordt gemeten dat.
|
C-band
|
NM
|
||
|
通道带宽 /Clear-Kanaalpassband
|
Gecentreerd bij elke ITU kanaalfrequentie
|
±6.25
|
GHz
|
||
|
波长精度 /Wavelength-Stabiliteit
|
Maximumwaaier van de golflengtefout van alle kanalen en temperaturen in gemiddelde polarisatie.
|
±0.05
|
NM
|
||
|
het Kanaalbandbreedte van -1dB 带宽 /- 1dB
|
Duidelijke die kanaalbandbreedte door passband vorm wordt bepaald. Voor elk Kanaal.
|
0,2
|
|
|
NM
|
|
het Kanaalbandbreedte van -3dB 带宽 /- 3dB
|
Duidelijke die kanaalbandbreedte door passband vorm wordt bepaald. Voor elk kanaal.
|
0,28
|
|
|
NM
|
|
ITU 波长通道插损
|
Bepaald als minimumtransmissie bij ITU golflengte voor alle kanalen. Voor elk kanaal, bij alle temperaturen en polarisaties
|
|
|
12
|
dB
|
| Optisch Toevoegingsverlies bij ITU net | met schakelaars. | ||||
|
相邻通道隔离度
|
Verhouding van piektransmissie aan de maximumtransmissie over beide aangrenzende ITU golflengten
|
25
|
|
|
dB
|
| Aangrenzende Kanaalisolatie | |||||
|
非相邻通道隔离度
|
Verhouding van piektransmissie in kanaal
|
30
|
|
|
dB
|
| Niet aangrenzende, Kanaalisolatie | passband aan de maximumtransmissie meer dan allen niet-adjacent ITU golflengte | ||||
|
总串扰/Totale Overspraak
|
Verhouding van macht in kanaal aan macht in al andere ITU golflengte
|
20
|
|
|
dB
|
|
插损一致性
|
Het verschil tussen het maximum en het minimum van passband over alle kanalen
|
|
0,8
|
1.3
|
dB
|
| De Uniformiteit van het toevoegingsverlies | |||||
|
方向性 /Directivity (Mux slechts)
|
Verhouding van weerspiegelde macht uit om het even welk kanaal (buiten kanaal n) aan macht binnen van het inputkanaal n
|
40
|
|
|
dB
|
|
回损 /Optical-Terugkeerverlies
|
Input & outputhavens
|
45
|
|
|
dB
|
|
偏振相关损耗
|
Waarde in het slechtste geval die in ± 20GHz rond ITU golflengte voor elke haven wordt gemeten.
|
|
0,3
|
0,5
|
dB
|
| Polarisatie Afhankelijk Verlies in Duidelijke Kanaalband | |||||
|
偏振模式色散
|
Maximum differentiële groepsvertraging binnen verwijzingsitu golflengte
|
|
|
1
|
ps
|
| De Verspreiding van de polarisatiewijze | |||||
|
色度色散 /Chromatic-Verspreiding
|
Maximumveranderingstarief van groepsvertraging tegenover golflengte binnen verwijzingsitu golflengte
|
-20
|
|
20
|
ps/nm
|
|
最大输入光功率
|
Maximum ononderbroken optische macht
|
|
|
500
|
mw
|
| Maximuminput Optische Macht | |||||
|
Kanaal
|
ITU
|
Frequentie
|
Golflengte
|
Kanaal
|
ITU
|
Frequentie
|
Golflengte
|
|
Nr.
|
Kanaal
|
THz
|
NM
|
Nr.
|
Kanaal
|
THz
|
NM
|
|
1
|
60
|
196
|
1529,553
|
25
|
36
|
193.6
|
1547,715
|
|
2
|
59
|
195.9
|
1530,334
|
26
|
35
|
193.5
|
1548,515
|
|
3
|
58
|
195.8
|
1531,116
|
27
|
34
|
193.4
|
1549,315
|
|
4
|
57
|
195.7
|
1531,898
|
28
|
33
|
193.3
|
1550,116
|
|
5
|
56
|
195.6
|
1532,681
|
29
|
32
|
193.2
|
1550,918
|
|
6
|
55
|
195.5
|
1533,465
|
30
|
31
|
193.1
|
1551,721
|
|
7
|
54
|
195.4
|
1534.25
|
31
|
30
|
193
|
1552,524
|
|
8
|
53
|
195.3
|
1535,036
|
32
|
29
|
192.9
|
1553,329
|
|
9
|
52
|
195.2
|
1535,822
|
33
|
28
|
192.8
|
1554,134
|
|
10
|
51
|
195.1
|
1536,609
|
34
|
27
|
192.7
|
1554.94
|
|
11
|
50
|
195
|
1537,397
|
35
|
26
|
192.6
|
1555,747
|
|
12
|
49
|
194.9
|
1538,186
|
36
|
25
|
192.5
|
1556,555
|
|
13
|
48
|
194.8
|
1538,976
|
37
|
24
|
192.4
|
1557,363
|
|
14
|
47
|
194.7
|
1539,766
|
38
|
23
|
192.3
|
1558,173
|
|
15
|
46
|
194.6
|
1540,557
|
39
|
22
|
192.2
|
1558,983
|
|
16
|
45
|
194.5
|
1541,349
|
40
|
21
|
192.1
|
1559,794
|
|
17
|
44
|
194.4
|
1542,142
|
41
|
20
|
192
|
1560,606
|
|
18
|
43
|
194.3
|
1542,936
|
42
|
19
|
191.9
|
1561,419
|
|
19
|
42
|
194.2
|
1543.73
|
43
|
18
|
191.8
|
1562,233
|
|
20
|
41
|
194.1
|
1544,526
|
44
|
17
|
191.7
|
1563,047
|
|
21
|
40
|
194
|
1545,322
|
45
|
16
|
191.6
|
|
|
22
|
39
|
193.9
|
1545,322
|
46
|
15
|
191.5
|
|
|
23
|
38
|
193.8
|
1546,119
|
47
|
14
|
191.4
|
|
|
24
|
37
|
193.7
|
1546,917
|
48
|
13
|
191.3
|
|
XAWG
|
X
|
XX
|
X
|
XXX
|
X
|
X
|
X
|
XX
|
|
Type
|
Band
|
Aantal Kanalen
|
Het uit elkaar plaatsen
|
1st Kanaal
|
Chip Type
|
Pakket
|
Vezellengte
|
In/Out Schakelaar
|
| (Totale Lengte) | ||||||||
|
AAWG=
|
C=C-Band
|
16=16-CH
|
1=100G
|
C62=C62
|
G=Gaussian
|
M=Module
|
1=0.5m
|
0=None
|
| Athermal AWG | L=L-Band | 32=32-CH | 2=200G | H61=H61 | F= Met platte kop | R=Rack | 2=1m | 1=FC/APC |
| D=C+L-Band | 40=40-CH | 5=50G | C60=C60 | X=Special | 3=1.5m | 2=FC/PC | ||
| X=Customize | 48=48-CH | X=Special | H59=H59 | 4=2m | 3=SC/APC | |||
| 96=96-CH | . | X=Specify | 4=SC/PC | |||||
| XX=Special | XXX=special | 5=LC/APC | ||||||
| 6=LC/PC | ||||||||
| 7=ST/UPC | ||||||||
| X=Specify |
