Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Werkende Golflengte: | 1270nm-1610nm | CH: | 1270/1290/1310/1330/1350/1370/1390/1410nm |
|---|---|---|---|
| Pakket: | ABS Doos | Schakelaar: | LC/UPC |
| Vezeltype: | 0.9mm vlechten | Toepassing: | PON network/CATV |
| Markeren: | vezel optische multiplextelegraaf,De Passieve Multiplextelegraaf van CWDM |
||

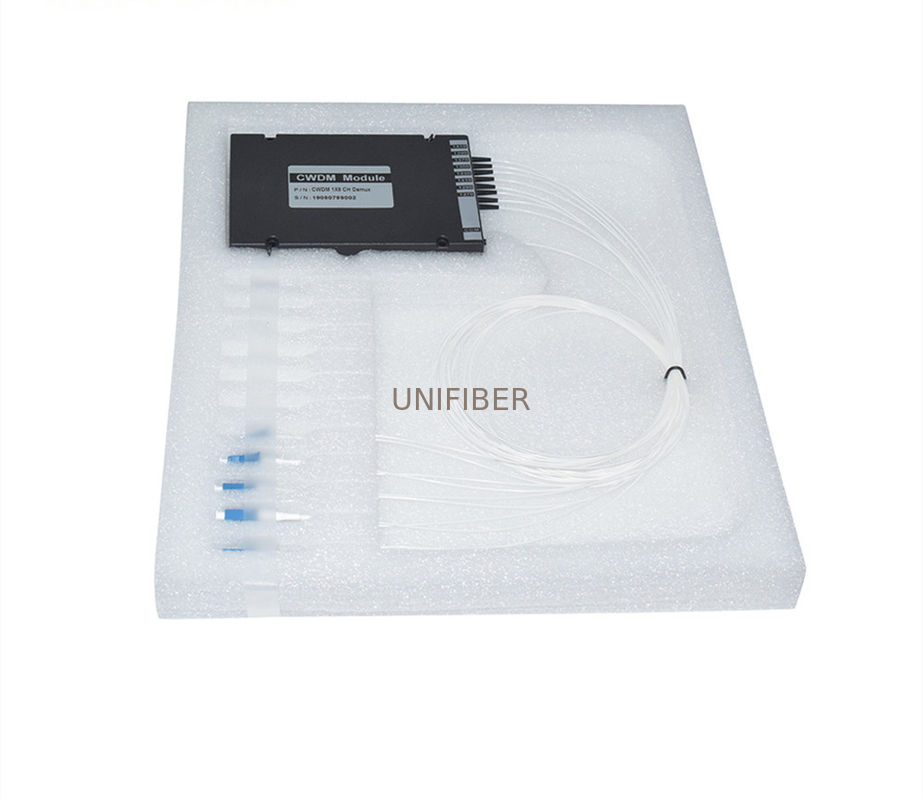

8 kanaliseer mux/demux-golflengteafdeling het simultaan overseinen (CWDM) Module 1270~1410nm, ABS doos, LC/UPC
De Module van CWDM Mux/Demux over enige of duplex één enkele wijzevezel is vrij gemeenschappelijk om uw algemene bandbreedte uit te breiden. Het biedt hoge stabiliteit en betrouwbaarheid aan, en heeft kleine pakketgrootte. Zijn werkende golflengte is van 1270nm aan 1610nm (1261nm-1611nm) die totaal 18 kanalen met 20nm-kanaal het uit elkaar plaatsen aanbieden.
Eigenschappen:
Brede Werkende Golflengte: 1270nm-1610nm
Brede Werkende Temperatuur: -20 aan +70℃
Goede kanaal-aan-kanaal uniformiteit
Laag Toevoegingsverlies
Hoge Isolatie
Lage PDL
Hoge Betrouwbaarheid en Stabiliteit
Compact Ontwerp
Toepassingen:
CWDM-Systeem
PON-Netwerken
CATV-Verbindingen
Voeg/Daling toe
Parameters:
| Parameter | 4 kanaal | 8 kanaal | Kanaal 18 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Kanaalgolflengte (NM) | 1270~1610 | ||||||
| De Nauwkeurigheid van de centrumgolflengte (NM) | ±0.5 | ||||||
| Kanaal het Uit elkaar plaatsen (NM) | 20 | ||||||
| Kanaalpassband (@-0.5dB-bandbreedte (NM) | >13 | ||||||
| Toevoegingsverlies (dB) | ≤1.2 | ≤1.5 | ≤3.0 | ||||
| Kanaaluniformiteit (dB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| Kanaalrimpeling (dB) | 0,3 | ||||||
| Isolatie (dB) | Aangrenzend | N/A | >30 | N/A | >30 | N/A | >30 |
| Niet aangrenzend | N/A | >40 | N/A | >40 | N/A | >40 | |
| Inertion de Gevoeligheid van de Verliestemperatuur (dB/°C) | <0> | ||||||
| Golflengtetemperatuur het Verschuiven (nm/°C) | <0> | ||||||
| Polarisatie Afhankelijk Verlies (dB) | <0> | ||||||
| De Verspreiding van de polarisatiewijze | <0> | ||||||
| Gerichtheid (dB) | >50 | ||||||
| Terugkeerverlies (dB) | >45 | ||||||
| Maximummacht Behandeling (mw) | 500 | ||||||
| Opteratingstemperatuur (°C) | -5~+75 | ||||||
| Opslagtemperatuur (°C) | -40~85 | ||||||
| Pakketdimensie (mm) | L100 x W80 x H10 of L140xW100xH15 | ||||||
Boven specificatie zijn voor apparaat zonder schakelaar.
Het opdracht geven van tot Informatie
| Configuratie | Aantal Kanalen | 1st Kanaal | Vezeltype | Vezellengte | In/Out Schakelaar |
|
M=Mux D=Demux O=OADM |
04=4 kanaal
08=8 kanaal 16=16 kanaal 18=18 kanaal ...... |
27=1270nm ...... |
1=Bare vezel 2=900um Losse buis 3=2mm Kabel 4=3mm Kabel |
1=1m 2=2m S=Specify |
0=None ...... |
